F16000L搪玻璃反应罐

耐各种浓度的无机酸、有机酸、有机溶剂及弱碱的腐蚀(氢氟酸、含氟离子的介质、浓度> 30%，温度> 180%浓磷酸和强碱除外)

图文详情

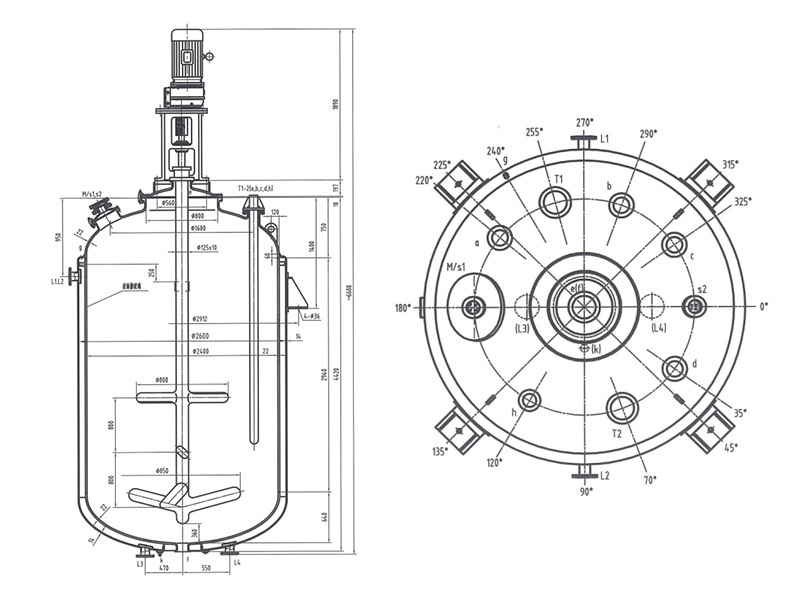

F16000L搪玻璃反应罐设计图：

F16000L搪玻璃反应罐主要技术参数

参数表			设备内	夹套内
全容面积m³			17.28
换热面积m²				29
设计压力Mpa			0.4	0.6
设计温度°C			200	200
钢板材料			245R	Q235B
参考重量Kg			10670(不含传动设备)
高电压试验(kv)			20
减速机-斜齿轮			RF137	RF107
电机-异步防爆型KW			YB18.5
机架			DJ100
搅拌机			锚、框: 63~85r/min	浆、叶轮: 85~130r/m
使用介质			耐各种浓度的无机酸、有机酸、有机溶剂及弱碱的腐蚀(氢氟酸、含氟离子的介质、浓度> 30%，温度> 180%浓磷酸和强碱除外)
注:当工作温度小于0°C或设计压力大于0.4时，订货时应注明
IV管口表
符号	公称尺寸	连接法兰标准			用途
M/sl	400x300/125				人孔（带视镜）
a	DN150-B	PNO. 6HG/T2105-2006			备用口
b	DN150-B	PNO. 6HG/T2105-2006			备用口
c	DN150-B	PNO. 6HG/T2105-2006			备用口
d	DN150-B	PNO. 6HG/T2105-2006			备用口
e	DN200-A	PNO. 6HG/T2105-2006			搅拌器口
f	DB150-A	PNO. 6HG/T2105-2006			放料口
h	DN125-B	PNO. 6HG/T2105-2006			备用口
s2	DN125-A				视镜口
T1~2	DN200-B	PNO. 6HG/T2105-2006			温度计口
L1~4	DN100	PL100 (B) -10RF HG/T20592- 2009			蒸汽进（出）口
g	G3/4"				排气口
h	G1/2"				放净口
