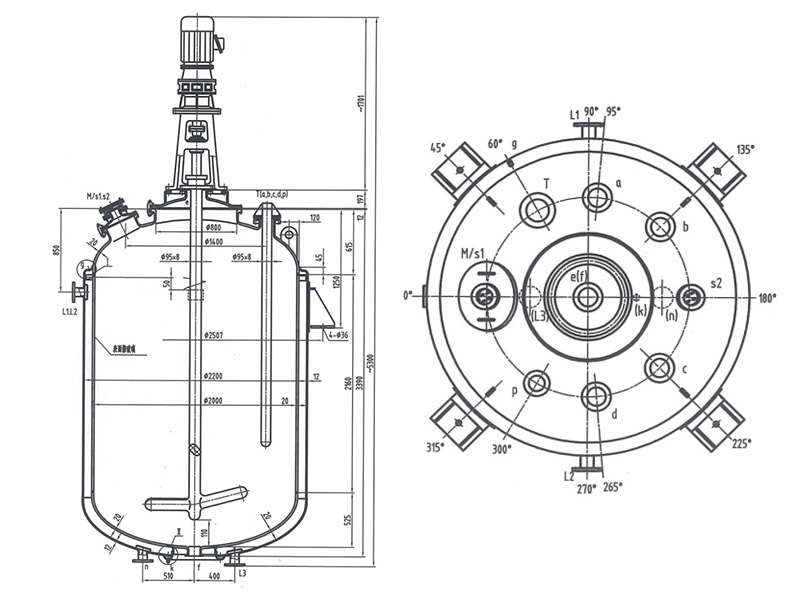

F8000L搪玻璃反应罐

参数表

设备内

夹套内

全容面积m³

9.1

换热面积m²

18.4

设计压力Mpa

0.4

0.6

设计温度°C

200

200

钢板材料

245R

Q235B

参考重量Kg

6360(不含传动设备)

高电压试验(kv)

20

RF107

RF97

电机-异步防爆型KW

YB11

机架

DJ90

搅拌机

锚、框:
63^~85r/min

浆、叶轮:
85^~130r/m

使用介质

    耐各种浓度的无机酸、有机酸、有机溶剂及弱碱的腐蚀(氢氟酸、含氟离子的介质、浓度> 30%， 温度> 180%浓磷酸和强碱除外)

注:当工作温度小于0°C或设计压力大于0.4时，订货时应注明

IV管口表

符号

公称尺寸

连接法兰标准

用途

M/sl

400x300/125

人孔（带视镜）

a

DN150-B

PNO. 6HG/T2105-2006

备用口

b

DN150-B

PNO. 6HG/T2105-2006

备用口

c

DN150-B

PNO. 6HG/T2105-2006

备用口

d

DN150-B

PNO. 6HG/T2105-2006

备用口

e

DN150-A

PNO. 6HG/T2105-2006

搅拌器口

f

DN125-A

PNO. 6HG/T2105-2006

放料口

p

DN125-B

PNO. 6HG/T2105-2006

备用口

T

DN200-B

PNO. 6HG/T2105-2006

温度计口

s2

DN125-A

PNO. 6HG/T2105-2006

视镜口

L1^~3

DN65

PL65 (B) -10RF
HG/T20592- 2009

夹套进（出）口

n

DN65

PL65 (B) -10RF
HG/T20592- 2009

夹套进（出）口

g

G3/4"

排气口

k

G1/2"

放净口
