K5000L搪玻璃反应罐
全容面积m3 6.3
图文详情

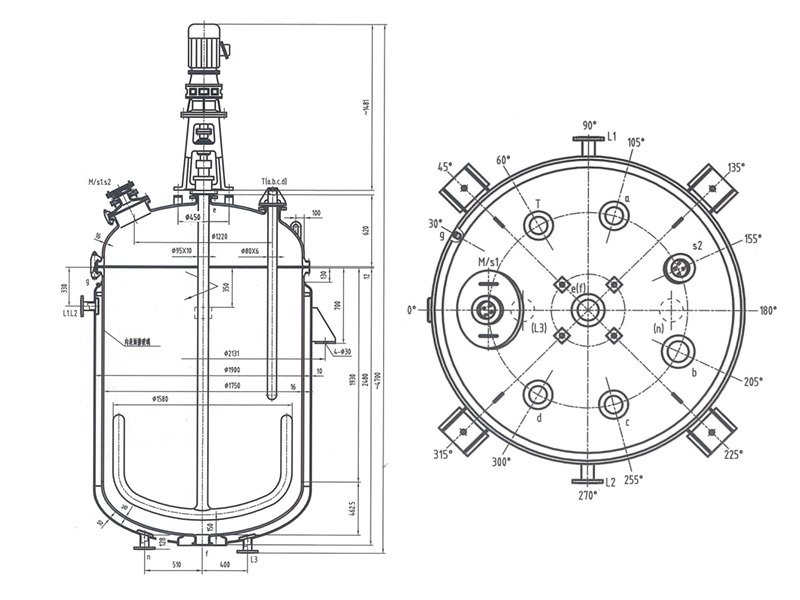

K5000L搪玻璃反应罐设计图：
K5000L搪玻璃反应罐主要技术参数
| 参数表 | 设备内 | 夹套内 | |||
| 全容面积m3 | 6.3 | ||||
| 换热面积m2 | 13.4 | ||||
| 设计压力Mpa | 0.4 | 0.6 | |||
| 设计温度°C | 200 | 200 | |||
| 钢板材料 | Q235B | Q235B | |||
| 参考重量Kg | 4180(不含传动设备) | ||||
| 高电压试验(kv) | 20 | ||||
| 减速机 - 摆线针轮 | BLD4 | ||||
| 电机-异步防爆型KW | YB7.5 | ||||
| 机架 | JBT5 | ||||
| 搅拌机 | 锚、框: 63~85r/min | 浆、叶轮: 85~130r/m | |||
| 使用介质 | 耐各种浓度的无机酸、有机酸、有机溶剂及弱碱的腐蚀(氢氟酸、含氟离子的介质、浓度> 30%， 温度> 180%浓磷酸和强碱除外) | ||||
| 注:当工作温度小于0°C或设计压力大于0.4时，订货时应注明 | |||||
| IV管口表 | |||||
| 符号 | 公称尺寸 | 连接法兰标准 | 用途 | ||
| M/sl | 400x300/125 | 人孔（带视镜） | |||
| a | DN125-B | PNO. 6HG/T2105-2006 | 备用口 | ||
| b | DN150-B | PNO. 6HG/T2105-2006 | 备用口 | ||
| c | DN125-B | PNO. 6HG/T2105-2006 | 备用口 | ||
| d | DN125-B | PNO. 6HG/T2105-2006 | 备用口 | ||
| e | DN150-A | PNO. 6HG/T2105-2006 | 搅拌器口 | ||
| f | DN125-A | PNO. 6HG/T2105-2006 | 放料口 | ||
| T | DN125-B | PNO. 6HG/T2105-2006 | 温度计口 | ||
| s2 | DN125-A | PNO. 6HG/T2105-2006 | 视镜口 | ||
| L1~3 | DN65 | PL65 (B) -10RF HG/T20592- 2009 | 夹套进（出）口 | ||
| n | DN65 | PL65 (B) -10RF HG/T20592- 2009 | 夹套进（出）口 | ||
| g | G1/2" | 排气口 | |||
