F型搪玻璃闭式（立式）
公称容积VN(L) 1000
图文详情

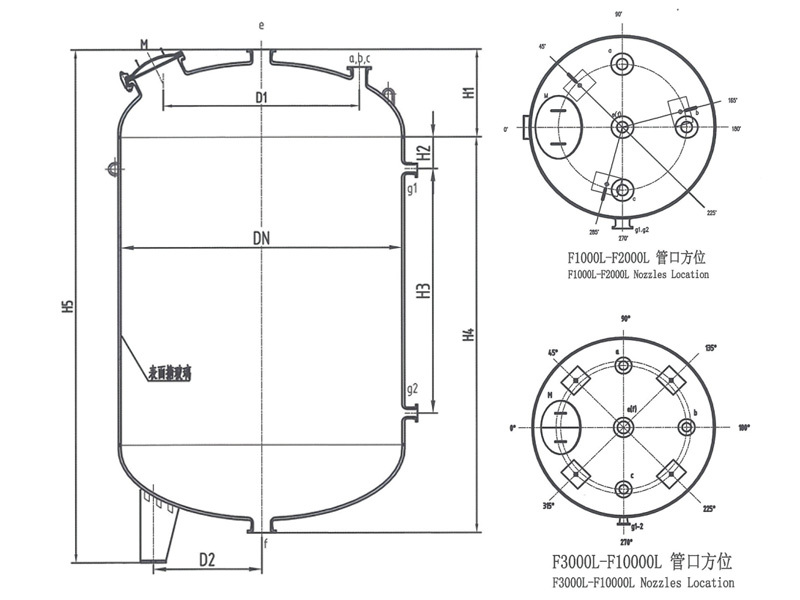

产品图
| 公称容积 VN(L) | 主要尺寸(mm) | 管口公称直径 | |||||||||||||
| D | D1 | D2 | H1 | H2 | H3 | H4 | H5 | H | a | b | c | e | f | g1, g2 | |
| 1000 | 1000 | 700 | 350 | 372 | 120 | 960 | 1572 | 2209 | 400*300 | 65 | 65 | 65 | 100 | 65 | 65 |
| 1500 | 1200 | 840 | 420 | 415 | 120 | 860 | 1515 | 2168 | 400*300 | 80 | 80 | 80 | 100 | 100 | 65 |
| 2000 | 1300 | 910 | 420 | 440 | 120 | 1090 | 1775 | 2463 | 400*300 | 80 | 80 | 80 | 100 | 100 | 65 |
| 3000 | 1450 | 1020 | 550 | 481 | 120 | 1442 | 2163 | 2853 | 400*300 | 80 | 80 | 80 | 100 | 100 | 65 |
| 5000 | 1600 | 1120 | 600 | 517 | 150 | 1900 | 2717 | 3449 | 400*300 | 80 | 80 | 80 | 125 | 125 | 65 |
| 6300 | 1750 | 1220 | 675 | 557 | 150 | 1650 | 2506 | 3251 | 400*300 | 100 | 100 | 100 | 125 | 125 | 65 |
| 8000 | 1750 | 1400 | 750 | 636 | 150 | 1860 | 2798 | 3648 | 400*300 | 100 | 100 | 100 | 125 | 125 | 65 |
| 10000 | 2200 | 1540 | 825 | 695 | 150 | 1900 | 2890 | 3778 | 400*300 | 150 | 150 | 150 | 150 | 150 | 65 |
